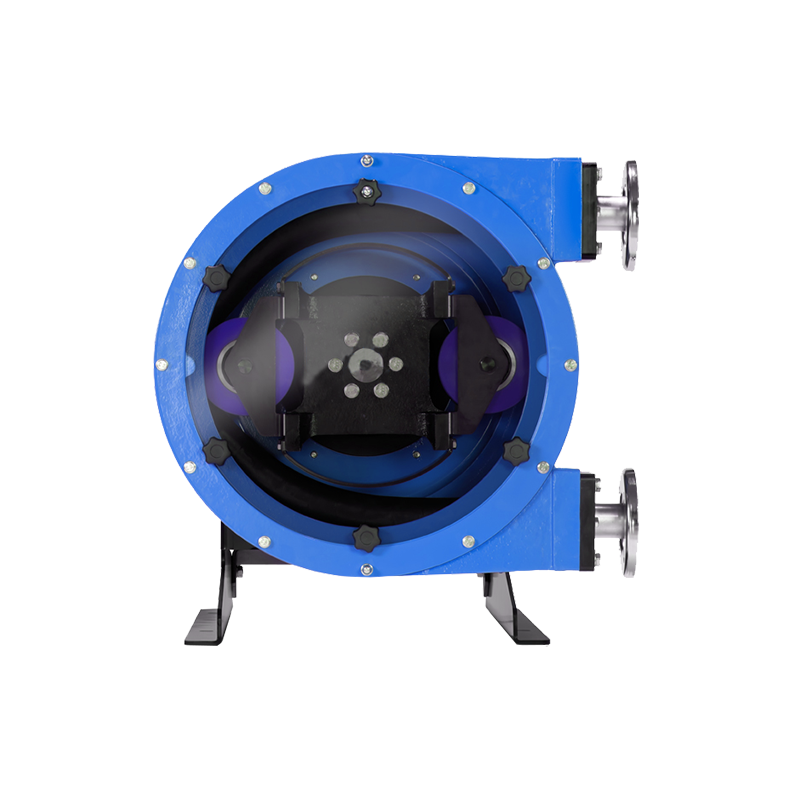

Valčekové hadicové čerpadlo

Údaje o výkonnosti

• Menovitý priemer: DN10~DN150
• Výška čistej vody: 9,5 metra
• Maximálna výška: 160 metrov
• Prietok: 0,06-100 m³/h
• Maximálny výtlačný tlak: 16 bar
• Otáčky: 0-100 ot./min
• Trieda ochrany: IP54 - IP65
• Použiteľné médiá: Vhodné pre rôzne médiá, vrátane médií obsahujúcich pevné látky (kal z banskej hlušiny, bagrovacie bahno, keramická glazúra, stavebná malta atď.), korozívne médiá (rôzne kyseliny, zásady, roztoky solí a niektoré korozívne chemické kvapaliny atď.) a médiá obsahujúce vlákna (ako je buničina atď.). (Špecifické použiteľné médiá sa vzťahujú na materiál gumového rukávu.)
• Teplotný rozsah: -20 ℃ - 120 ℃ (špecifický rozsah v závislosti od materiálu hadice)
• Prietokové charakteristiky: Nízky prietokový odpor a vynikajúci prietokový výkon, zaisťujúce efektívnu prepravu médií.
• Životnosť: Dlhá životnosť za normálnych prevádzkových podmienok, najmä životnosť hadice. S vhodnými médiami a štandardnou prevádzkou ho možno používať dlhšiu dobu.

Spôsoby pohonu a typy štruktúr

• Spôsoby pohonu: elektrický, pneumatický
• Typy konštrukcií: Valčekový typ, pätkový typ, jednohadicový typ, viachadicový typ

Použiteľné scenáre: Spĺňa potreby priemyselnej výroby s vysokým prietokom, ako je preprava banskej hlušiny, preprava troskového kalu, preprava rôznych korozívnych médií, veľké čistenie odpadových vôd atď.

Prispôsobenie je k dispozícii na základe požiadaviek.

Vlastnosti produktu

• Úspora energie a zníženie spotreby: Hadicové čerpadlo valčekového typu minimalizuje poškodenie hadice a generuje výrazne menej tepla spôsobeného trením, čím sa predlžuje životnosť hadice až o 20 % (na základe počtu otáčok). Zodpovedajúcim spôsobom znižuje rozbehový a prevádzkový krútiaci moment, čím sa znižuje spotreba energie.
• Silná samonasávacia kapacita a vysoká hlava: Nevyžaduje sa žiadne nasávanie. Samonasávacia výška dosahuje 9,5 metra a maximálna výška je 160 metrov. Hadicové čerpadlo v tvare čeľuste môže dosiahnuť vyšší výtlačný tlak, až 1,6 MPa.
• Silná samonasávacia kapacita a vysoká hlava: Nevyžaduje sa žiadne nasávanie. Samonasávacia výška dosahuje 9. 5 metrov a maximálna výška je 160 metrov.
• Prepínač chodu dopredu/dozadu na jedno kliknutie: Umožňuje chod nasucho a podporuje prepínanie medzi smermi dopredu a dozadu jedným kliknutím, čo umožňuje bezpečné odstránenie upchatia zo sacieho alebo výtlačného potrubia.
• Široký rozsah použitia: Ľahko dopravuje rôzne médiá, ako sú vysokoviskózne, nízkoviskózne, pastovité, vysokočisté, neutrálne, korozívne médiá, ako aj médiá obsahujúce plyn, penu alebo pevné tvrdé častice – rovnako bez námahy ako čerpanie vody.
• Bez tesnení alebo zraniteľných komponentov: Bez tesnení, guľových ventilov, membrán, tesnení, ponorených rotorov, statorov, piestov atď., ktoré sú náchylné na netesnosti, upchávanie a koróziu.
• Super odolnosť proti opotrebovaniu: Špeciálne navrhnuté pre abrazívne médiá. Hadica je vyrobená z gumy odolnej proti opotrebovaniu, vhodná na dopravu abrazívnych kvapalín obsahujúcich nečistoty, ako sú kal, odpadová voda a kal.
• Spoľahlivá popredajná podpora: Dizajn posuvnej lišty uľahčuje nastavenie tlaku a výmenu hadice. S jednoduchou výmenou hadice a jednoduchou údržbou zaisťuje krátke prestoje a úsporu nákladov.

Štrukturálne vlastnosti

• Ľahká konštrukcia: Výrazne znižuje vlastnú hmotnosť tela pumpy a optimalizuje celkové rozloženie hmotnosti zariadenia.
• Efektívne odvádzanie tepla: Kinetická energia generovaná rotáciou rotora čerpadla poháňa vzduch v dutine čerpadla, aby vytvoril cirkulačný prúd, urýchľuje odvod tepla z dutiny čerpadla a účinne znižuje telesnú teplotu čerpadla počas prevádzky, čím pomáha predĺžiť celkovú životnosť čerpadla.
• Ochrana hadice: V závislosti od rôznych bodov namáhania hadice pri stlačení sa môže dutý dizajn značne rozptýliť a znížiť namáhanie hadice, čím sa ďalej predlžuje životnosť hadice.

Materiály

• Valve Body Material: DN15~200 (Carbon Steel, Ductile Iron, Aluminum Alloy, Stainless Steel – Casting Process) / DN250~2000 (45# Steel, Stainless Steel – Welding Process)
• Valve Sleeve Material: Natural Rubber (NR), Ethylene Propylene Diene Monomer (EPDM), Neoprene (CR), Nitrile Rubber (NBR), Butyl Rubber (IIR), Fluororubber (FKM/Viton), Hypalon (Chlorosulfonated Polyethylene Rubber), etc.
• Special Configurations: Customizable according to user requirements (including diameter, suction lift, head, pressure, materials, inlet/outlet direction, and motor type – such as frequency inverter motor/high protection class motor/explosion-proof motor/hardened gear reducer)

Prispôsobenie je k dispozícii na základe požiadaviek.

Klasifikácia typu pohonu hadicového čerpadla

Typová klasifikácia konštrukcie hadicového čerpadla
